系列：調節閥系列
STO高加危急疏水調節閥
產品描述product description
STO高加危急疏水調節閥是一種專門用于高加危急疏水系統等大流量大口徑并要求密閉性好的特種調節閥
產品詳情PRODUCT DESCRIPTION
產品工作原理和用途：
工作原理當閥門需要緊急打開的時候，執行機構帶動閥桿先打開小閥芯（先導閥芯），使閥腔內急速泄壓，小閥芯繼續運行帶動大閥芯開啟。
STO高加危急疏水調節閥是一種專門用于高加危急疏水系統等大流量大口徑并要求密閉性好的特種調節閥，該閥也是凝泵再循環閥STU的最好選擇，此類閥門采用先進的先導閥結構。
產品結構特點：
套筒節流，節流面與密封面分開，閥內主件采用特種不銹鋼經表面硬化處理，硬度達到HRC70左右，關閉嚴密，壽命長,調節特性好，調節范圍大，開關靈活。采用先導閥結構，使閥門開啟力降低15倍左右，有效地減少了執行機構的體積。
產品性能參數：
閥體形式 | 鑄造直通式 |
公稱通徑 | DN100,125,150,200 |
公稱壓力 | PN4.0，6.4，10Mpa |
閥體材料 | WCB |
介質溫度 | <260℃ |
閥內組件 | 440B |
流量特性 | 線性 |
泄漏量 | 符合ANSI B16.104—1976 V級 |
閥桿 | 不銹鋼 |
上閥蓋 | 25 |
套筒 | 不銹鋼 |
閥芯 | 特種合金鋼表面硬化處理 |
閥座 | 1Cr17Ni2 |
閥體 | WCB |

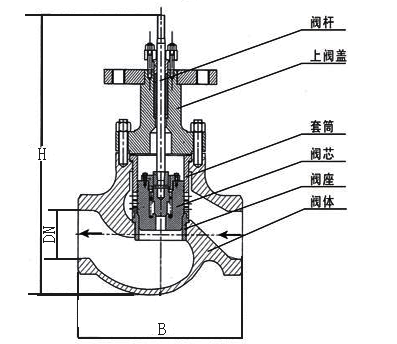

產品主要尺寸:
公稱通徑DN | D | H | B | T |
50 | 480 | 610 | ||
80 | 500 | 690 | 460 | 685 |
100 | 540 | 660 | 430 | 670 |
150 | 590 | 765 | 490 | 765 |
