系列：減壓閥系列

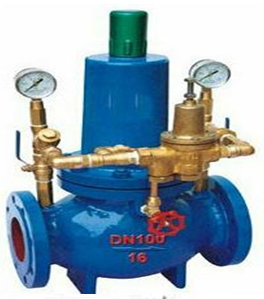

Y46T組合式減壓閥
產品描述product description
該閥主要由主閥、控制導閥、過濾器、針閥、球閥及旁通管道節流部位等組成。
產品詳情PRODUCT DESCRIPTION
產品工作原理和用途：
組合式減壓閥靠閥內流道對水流的局部阻力降低水壓，水壓降的范圍由連接閥瓣的薄膜或活塞兩側的進出口水壓差自動調節。
廣泛用于高層建筑、城市給水管網水壓過高的區域、礦井及其他場合，以保證給水系統中各用水點獲得適當?shù)姆账畨汉土髁俊?/p>
產品結構特點：
該閥主要由主閥、控制導閥、過濾器、針閥、球閥及旁通管道節流部位等組成。適用于溫度≤80℃的水及非腐蝕性液體（汽油、煤油）和氣體等需要降低到一定范圍的設備和管路系統上，通過調節將進口壓力降低至某一需要的出口壓力值。當進口力或流量發生變化時，靠介質本身的能量可自動保持出口壓力在一定的范圍內。
產品性能參數：
型號 | 公稱通徑 | 公稱壓力 | 強度試驗壓力 | 最大出口壓力 | 出口壓力分段范圍(MPa) | ||
組合式減壓閥 | 65～250 | 1.6 | 2.4 | 1.6 | 0.08～0.2 | 0.2～0.5 | 0.5～1.2 |
300～400 | 0.08～0.2 | 0.2～0.5 | 0.5～1.0 | ||||
組合式減壓閥 | 65～250 | 2.5 | 3.75 | 2.5 | 0.08～0.2 | 0.2～0.5 | 0.5～1.2 |
300～400 | 0.08～0.2 | 0.2～0.5 | 0.5～1.0 | ||||
件名稱 | 材質 |
閥體、閥蓋 | 鑄鐵、碳鋼、球鐵 |
閥桿、活塞、閥瓣 | 不銹鋼 |
閥座 | 銅 |
過濾器、球閥、針閥、控制導閥 | 銅 |
彈簧 | 硅錳鋼 |
密封墊 | 丁腈橡膠 |
產品主要尺寸：
公稱通徑DN(mm) | 尺寸 | ||
L | H1 | H | |
50 | 250 | 95 | 540 |
65 | 290 | 100 | 560 |
80 | 310 | 105 | 580 |
100 | 350 | 125 | 650 |
125 | 400 | 140 | 685 |
150 | 480 | 160 | 915 |
200 | 600 | 190 | 1015 |
250 | 730 | 220 | 1220 |
300 | 850 | 250 | 1250 |
400 | 1100 | 320 | 1275 |
