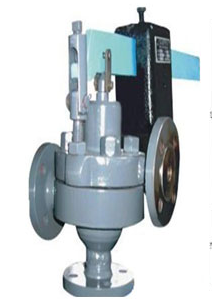

GA49H沖量安全閥
產品描述product description
GA49H沖量安全閥適用于工作溫度≤425℃的蒸汽管路，主安全閥與沖量安全閥應配套使用，以沖量安全閥開啟壓力信號使主安全閥開啟。
產品詳情PRODUCT DESCRIPTION
產品工作原理和用途：
該裝置安全閥適用于工作溫度≤425℃的蒸汽管路，主安全閥與沖量安全閥應配套使用，以沖量安全閥開啟壓力信號使主安全閥開啟，繼而全量排放；當壓力降到規定值時，主安全閥自動關閉，是近代節能工程普遍使用的減溫減壓裝置中配套設備。廣泛使用于熱電聯產、輕紡、石化、制糖等行業，保證設備安全運行。
產品結構特點：
1、通過杠桿和重錘來平衡閥瓣的壓力，使閥門保證密封，移動重錘的位置和改變重錘的重量來達到要求的起跳壓力。
2、密封面用鐵基鉻鎳不銹鋼堆焊而成，閥瓣經熱處理，提高了耐磨性和抗沖蝕性。
3、閥門上部帶有開啟和關閉的電磁鐵，機械和電器動作互不干擾。
產品性能參數：
公稱通徑 | DN10～DN600、1/2″～25″ |
公稱壓力 | PN1.0～32MPa 美標：150Lb～2500Lb |
適用溫度 | ≤-196℃～580℃ |
設計制造 | GB/T12243、APl 520 |
法蘭連接 | JB/T79-94、JB/T2769-92、GB/T9113-2000、ANSI Bl6．5a |
結構長度 | JB/T2203、APl 526 |
閥門檢驗與試驗 | GB12242、APl 527 |
產品主要零件材料：
零件名 | GA49H-16/25/40/64/100 | GA49H-16/25/40/64/100 | GA49H-16/25/40/64/100 |
閥體 | WCB | ZG1Cr18Ni9Ti | CF8M |
閥座 | 2Cr13 | 1Cr18Ni9Ti | 316 |
調節圈 | ZG2Cr13 | ZG1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
反沖盤 | ZG2Cr13 | ZG1Cr18Ni9Ti | 316 |
閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 316 |
導向套 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
閥蓋 | ZG230-450 | ZG230-450 | ZG230-450 |
彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
扳手 | ZG200-400 | ZG200-400 | ZG200-400 |
調整螺桿 | 45 | 2Cr13 | 2Cr13 |
保護 | ZG200-400 | ZG200-400 | 316 |
密封面材料 | 堆焊Co基硬質合金 | ||

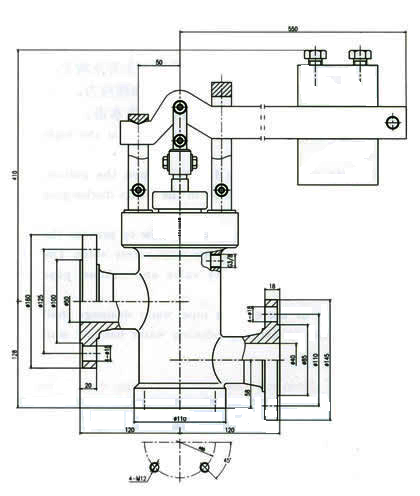

產品主要尺寸：
公稱通徑 | 尺寸 | 重量 | |||||||||||||||
D | D1 | D2 | D0 | b | Z-Φd | D | D1 | D2 | D0 | b | Z-Φd | L1 | L2 | H1 | H2 | ||
150 | 300 | 250 | 218 | 204 | 30 | 8-25 | 360 | 310 | 278 | 200 | 34 | 12-25 | 220 | 240 | 230 | 560 | 135 |
200 | 375 | 320 | 285 | 260 | 38 | 12-30 | 485 | 430 | 390 | 300 | 40 | 16-30 | 270 | 330 | 295 | 615 | 261 |
250 | 445 | 385 | 345 | 313 | 42 | 12-34 | 550 | 490 | 448 | 350 | 44 | 16-34 | 300 | 370 | 350 | 646 | 354 |
